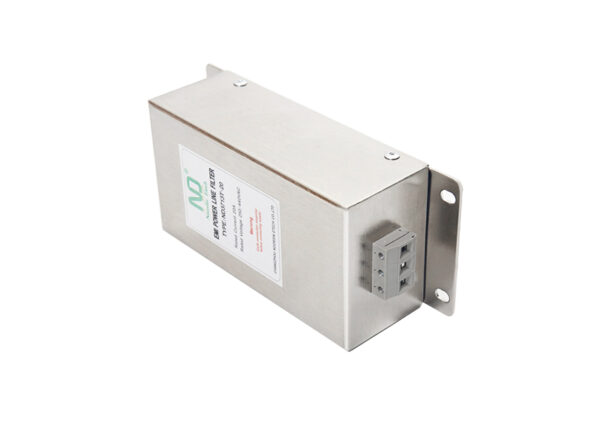

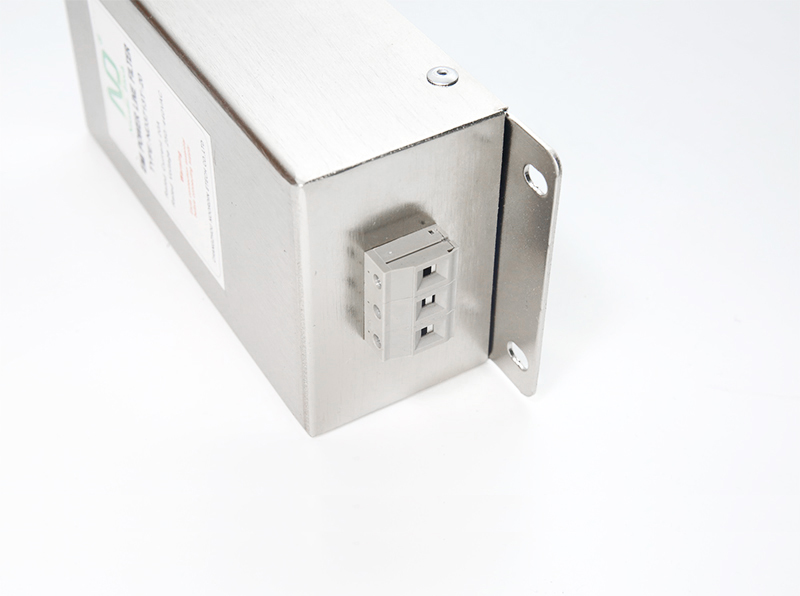

变频器专用输入滤波器
产品描述
该滤波器在电网中有效抑制谐波和浪涌，解决变频器常见的过电压、过电流、过载、过热及故障问题，从而确保变频器的稳定运行和顺畅操作。通过提升整体性能和延长使用寿命，该滤波器为设备提供了卓越的保护。
典型应用
- 适用于绝大多数品牌的变频器
- 伺服电机
- dv/dt抑制
- 采用变频原理工作的工业电子设备
产品特性
- 采用三级滤波设计，结合特殊材料，确保在广泛频率范围内具有卓越的高阻抗特性。
- 专为VVVF（变频电动机驱动）系统和高噪声环境优化设计，提供出色的电磁干扰抑制。
- 提供卓越的共模和差模噪声衰减效果，尤其在低频范围内表现突出。
- 铜排连接方式适用于250A及以上版本，符合国际标准，确保连接简便、安全。
- 通过CE认证，符合全球质量和安全标准，确保可靠性能。
技术数据
| 型号 | 额定电流(A) | 额定电压 | 工作频率 | 漏电流 (≤mA) | 测试电压 (2s) | 外形图 | 电路图 | 出线方式 | 气候类别 |
| ND3310-5S | 5 | 250/440VAC | 50/60Hz |
6 250VAC/50Hz |
线电压 1500VDC
相电压2250VDC
|
Fig 1 | Fig 1 |  |
25/85/21 |
| ND3310-10S | 10 | Fig 2 | |||||||
| ND3310-20S | 20 | Fig 3 | |||||||
| ND3310-20T | 20 | Fig 6 |  |
||||||
| ND3310-36S | 36 | Fig 3 |  |
||||||
| ND3310-50S | 50 | ||||||||
| ND3310-100S | 100 | Fig 4 | |||||||
| ND3310-150S | 150 | ||||||||
| ND3310-200S | 200 | Fig 2 | |||||||
| ND3310-300C | 300 | Fig 5 |  |
||||||
| ND3310-400C | 400 | ||||||||
| ND3310-600C | 600 | ||||||||
| ND3310-1000C | 1000 | ||||||||
| ND3310-1600C | 1600 |
电路图
外形图(mm)
| A | B | C | D | E | F | G | H | I | J | S | T | U | V | W | X | Y | Z | |
| 100A | 300 | 210 | 120 | 160 | 120 | 185 | φ12 | 2 | 33 | M8 | / | / | 50 | / | / | / | / | / |
| 150A | 300 | 210 | 120 | 160 | 120 | 185 | φ12 | 2 | 33 | M10 | / | / | 50 | / | / | / | / | / |
| 200A | 300 | 210 | 120 | 160 | 120 | 185 | φ12 | 2 | 33 | M10 | / | / | 50 | / | / | / | / | / |
| 300A | 300 | 260 | 115 | 210 | 120 | 235 | φ12 | 2 | 43 | M12 | / | / | 60 | 25 | 4 | 15 | 40 | Φ11 |
| 400A | 300 | 260 | 115 | 210 | 120 | 235 | φ12 | 2 | 43 | M12 | / | / | 60 | 25 | 6 | 15 | 40 | Φ11 |
| 600A | 300 | 260 | 135 | 210 | 120 | 235 | φ12 | 2 | 43 | M12 | / | / | 60 | 25 | 8 | 15 | 40 | Φ11 |
| 1000A | 350 | 280 | 170 | 230 | 145 | 255 | φ12 | 3 | 53 | M12 | / | / | 60 | 40 | 8 | 20 | 50 | Φ14 |
| 1600A | 400 | 300 | 160 | 250 | 170 | 275 | φ12 | 3 | 93 | M12 | 26 | 26 | 60 | 60 | 10 | 17 | 93 | Φ14 |
插入损耗
插入损耗在50Ω/50Ω系统中测量，符合IEC/CISPR No. 17标准
A = 差模 B = 共模
