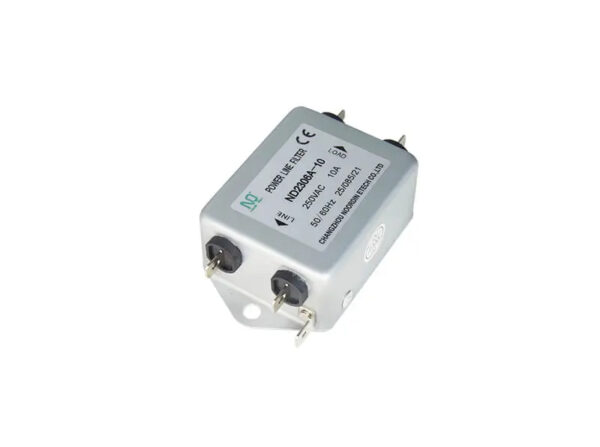

双级插片式电源滤波器
产品描述
双级高性能单相滤波器经过精心设计，能够卓越地抑制电磁干扰（EMI）。其先进的两级结构可高效过滤高频与低频噪声，从而减少干扰、稳定电力系统，并保护敏感设备的可靠运行。紧凑的设计和卓越的衰减性能，使其成为各种应用环境下的理想选择，即使在苛刻的条件下也能提供强大的保护。
典型应用
- 数字系统，尤其是开关电源，用于抑制连续或间歇性脉冲干扰
- 带有变频器的家用电器以及基于变频器的控制系统
- 医疗设备和要求低电流泄漏的应用，提供可靠的电磁干扰（EMI）抑制
产品特性
- 提供卓越的性能，抑制共模和差模干扰
- 认证：符合CE和UL标准
- 高性能单相滤波器，采用嵌入式/螺母/引线/插片等连接，便于高效安装
- 防止干扰电压可能对设备产生的影响，采用2级滤波加强衰减
- 提供多种零件组合，以满足不同客户的整机EMC测试要求
- 可根据客户需求定制不同规格的产品
技术数据
| 型号 | 额定电流 (A) | 额定电压 | 工作频率 | 漏电流 (≤mA) | 测试电压 (2s) | 外形图 | 电路图 | 出线方式 | 气候类别 |
| ND2306-1Q | 1 | 125/250VAC | 50/60Hz | 0.5
250VAC/50Hz |
线电压 1500VDC
相电压 2250VDC
|
Fig 1 | Fig 1 |  |
25/85/21 |
| ND2301-3Z | 3 | Fig 5 | Fig 3 |  |
|||||
| ND2306-3W | 3 | Fig 6 | Fig 1 |  |
|||||
| ND2306-3Q | 3 | Fig 1 | |
||||||
| ND2306-6Q | 6 | ||||||||
| ND2306-10Q | 10 | ||||||||
| ND2306-16Q | 16 | ||||||||
| ND2306-20S | 20 | Fig 4 |  |
||||||
| ND2306-30S | 30 | Fig 3 | |||||||
| ND2306-40S | 40 | ||||||||
| ND2306-50S | 50 | 2
250VAC/50Hz |
Fig 7 | ||||||
| ND2306-70S | 70 | Fig 8 | |||||||
| ND2306-80S | 80 | ||||||||
| ND2306-100S | 100 | ||||||||
| ND2208-1Q | 1 | 0.5
250VAC/50Hz |
Fig 2 | Fig 2 | |
||||
| ND2208-3Q | 3 | ||||||||
| ND2208-6Q | 6 | ||||||||
| ND2208-10Q | 10 | ||||||||
| ND2208-20S | 20 | Fig 3 | |
电路图
外形图(mm)

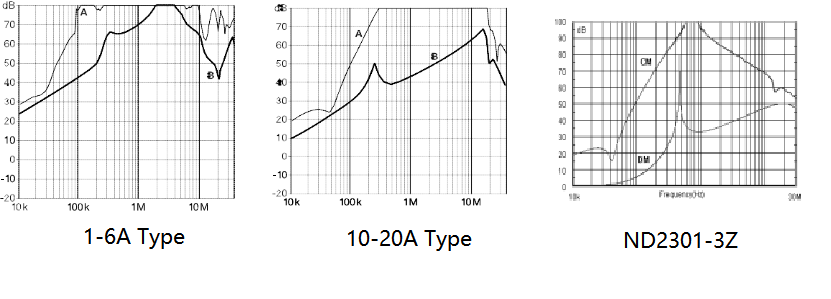

插入损耗
插入损耗在50Ω/50Ω系统中测量，符合IEC/CISPR No. 17标准。
A=差模 B=共模
双共模系列：
带差模系列：
